Elesa+Ganter je na trhu normovaných dílů desítky let a vždy jsme se snažili přicházet s novými a novými řešeními. Mnoho dílů, které jsou dnes standardizované, jsme jako standard zavedli jako první. Vždy se při tom snažíme sledovat nové trendy a jak naši zákazníci řeší různé technické výzvy. A to je příběh i nově uvedeného typu polohovacích nohou GN 36 a dalších odvozených variant.

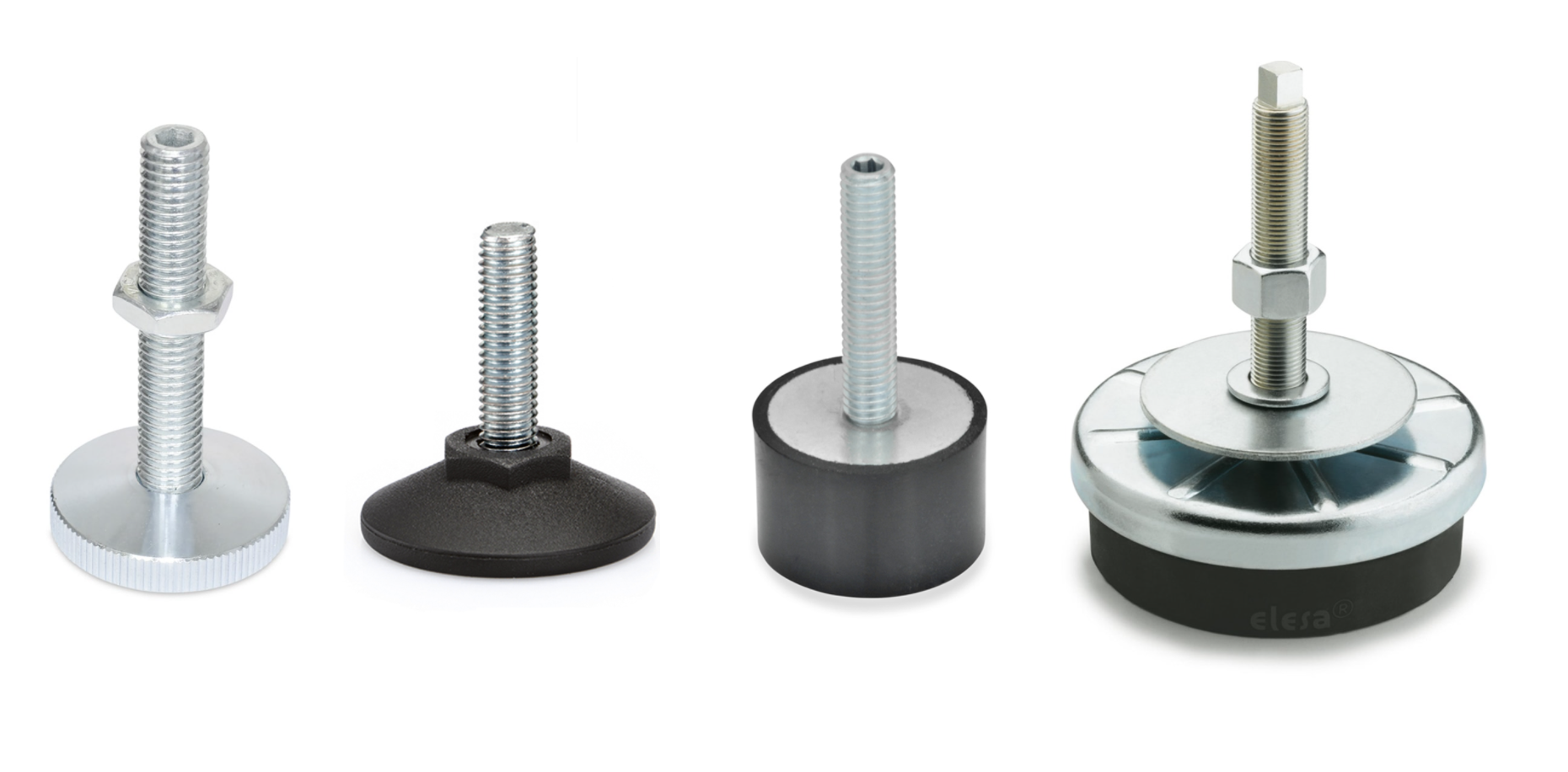

Pojďme se však nejprve podívat na základní rozdělení polohovacích nohou, dle způsobu uchycení stavitelného šroubu. Tím nejobyčejnějším je pevné uchycení šroubu k základně. Takto řešené jsou například polohovací nohy GN 339, či naše nejekonomičtější varianta LX. Do této skupiny řadíme ale také antivibrační nohy LW.A, nebo například GN 439.

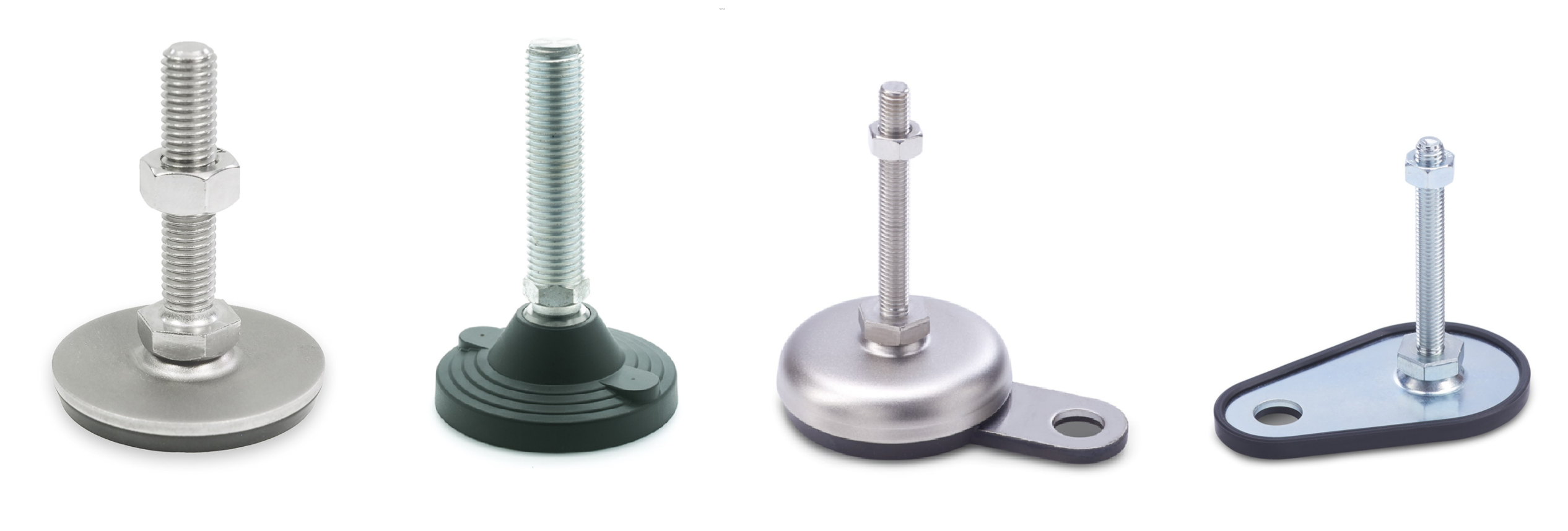

Pakliže je třeba stroj, díky nerovnostem podlahy, vyrovnat nejen výškově ale i pod různým úhlem, existují v zásadě tři možnosti. Například uchycení závitové tyče šroubem, které však dovoluje jen mírné vychýlení. V zásadě do 6°. Takovou nohou jsou například GN 41, LV.A ACV, GN 33, či GN 42.

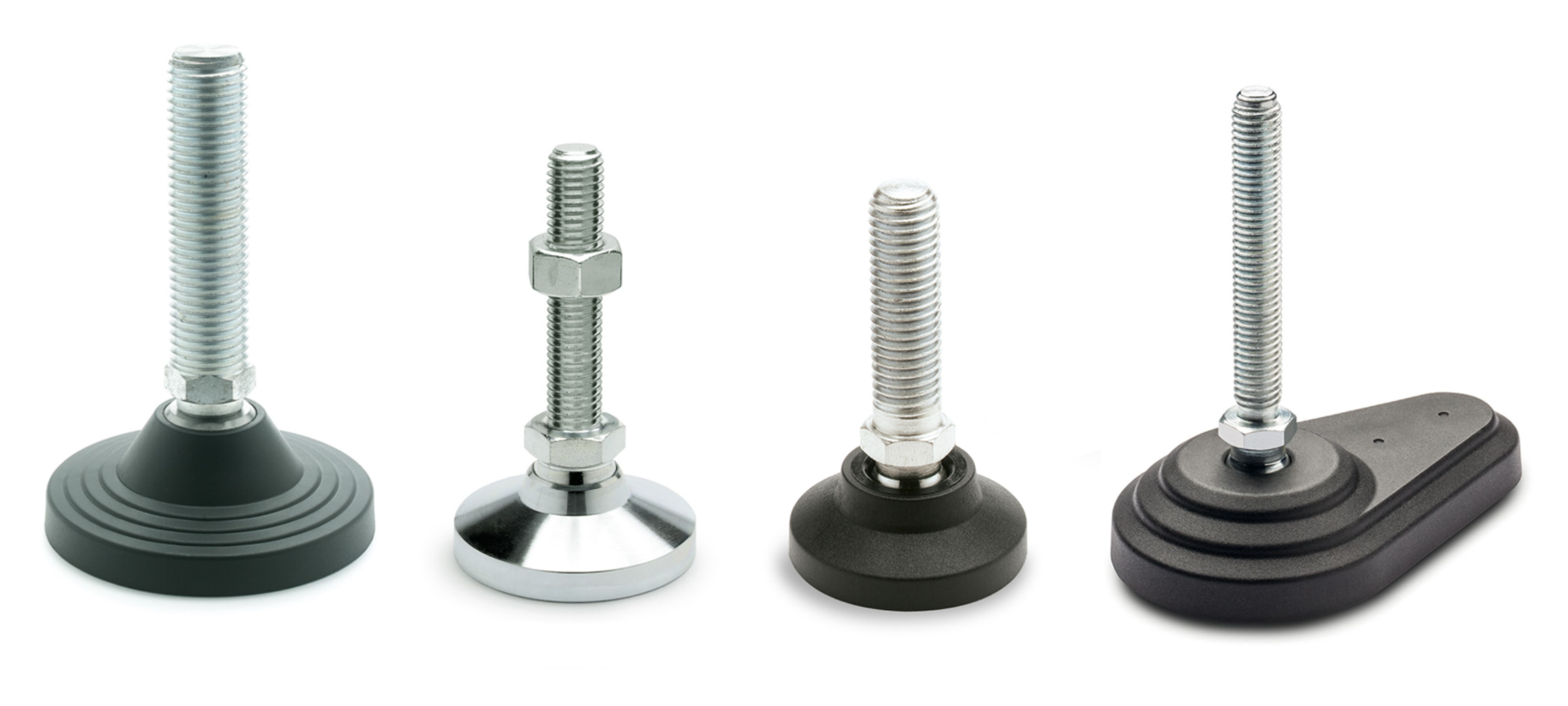

Pakliže potřebujete vyrovnat větší nerovnosti, jsou ideální volbou polohovací nohy s kloubovým uchycením. Takové řešení umožňuje vychýlení až do 15°. Kloubem disponují například nivelační nohy LV.A, GN 343.2, nebo například LS.A. Obdobou standardního kloubu je pak menší provedení u typu LVQ.FO, které umožňuje vychýlení jen do 10° avšak jejich výhodou je základna, kterou lze přišroubovat k podlaze.

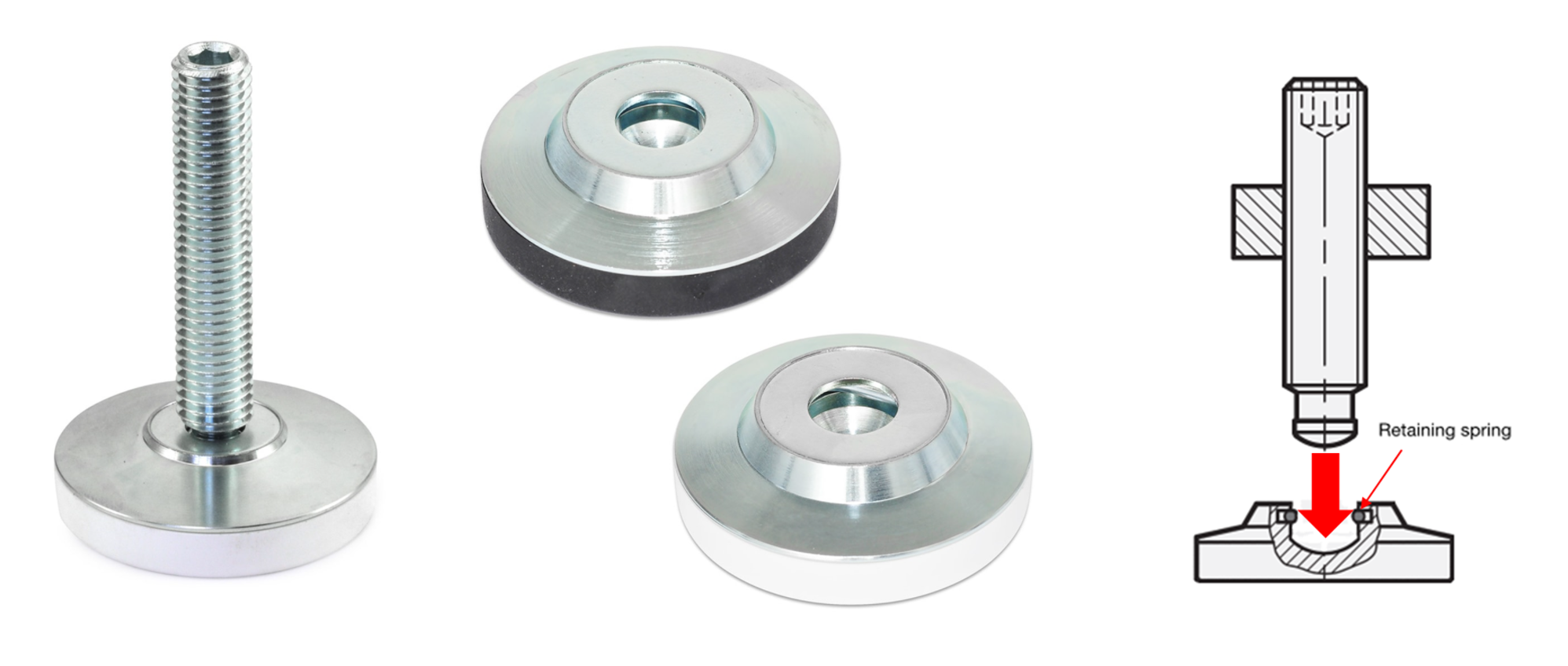

Určitým kompromisem mezi variantou uchycení základny k závitové tyči šroubem a kloubového uchycení, je mechanismus k zacvaknutí. Šroub i základna jsou tak snadno oddělitelné a spojení umožňuje vychýlení do 12°. Jedná se o typ GN 6311. Tyto nohy však nejsou příliš vhodné pod vysoké zatížení.

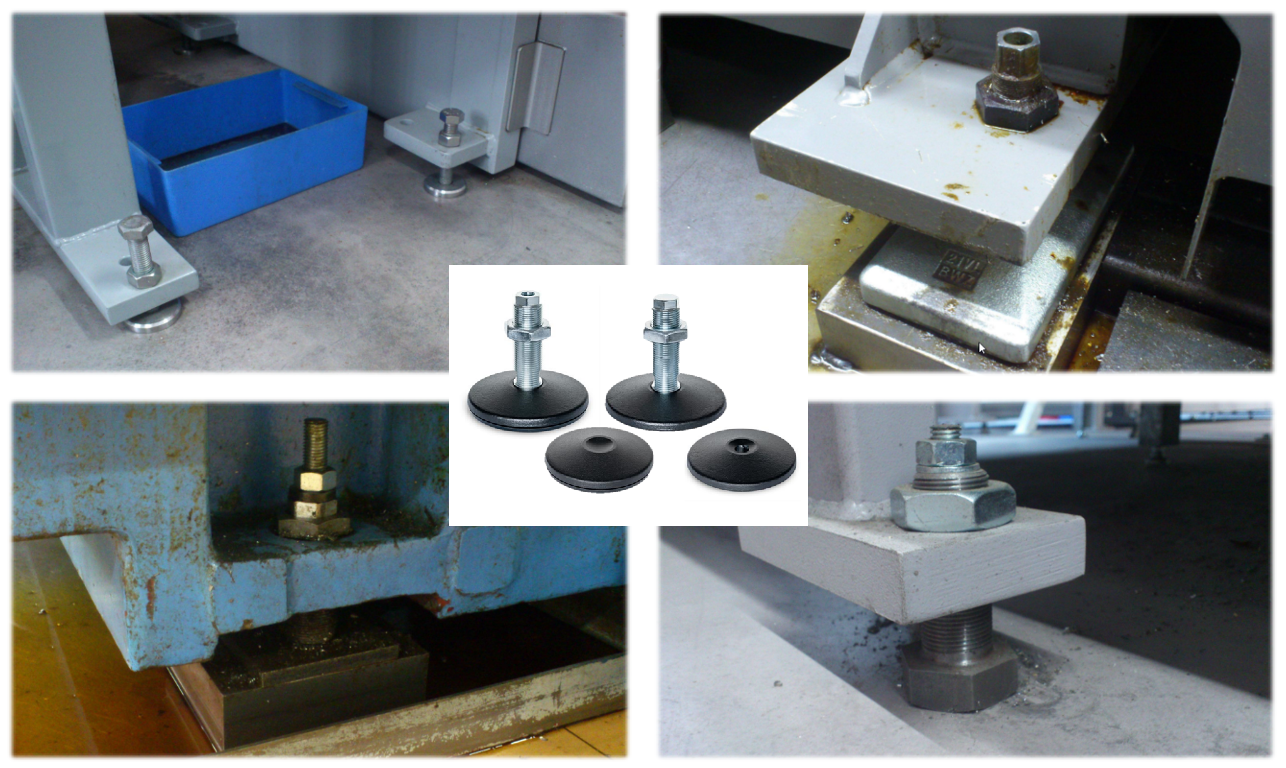

Čeho jsme si však u našich zákazníků všimli, bylo technické řešení podpěr pro velice těžké stroje. A zde se zrodil nápad standardizovat polohovací nohy, které se skládají ze samostatné základny a samostatného šroubu, které pohromadě drží gravitace v kónicky vyhloubeném středu. Představujeme tímto polohovací nohy GN 36, určené pro extrémně těžké stroje.
