Hlavní specifikace
Materiál
Průhledný technopolymer na bázi polyamidu (PA-T) s vysokou odolností proti nárazům. Odolnost vůči rozpouštědlům, olejům s přísadami, alifatickým a aromatickým uhlovodíkům, petroleji, naftě a fosforovým esterům.
Šrouby, matice a podložky
Pozinkovaná ocel.
Těsnící kroužky
O-kroužek ze syntetické pryže NBR.
Doporučená drsnost povrchu nádrže pro aplikaci těsnícího kroužku: Ra = 3 μm.
Plovák
Expandovaný technopolymer na bázi polyamidu (PA), barva černá, se zabudovaným magnetickým prvkem pro aktivaci elektrického kontaktu, když hladina oleje klesne na minimum; aktivace signálu nastavená asi 50 mm od osy dolního šroubu (za přítomnosti minerálního oleje typu CB68, dle ISO 3498, při teplotě 23 °C).

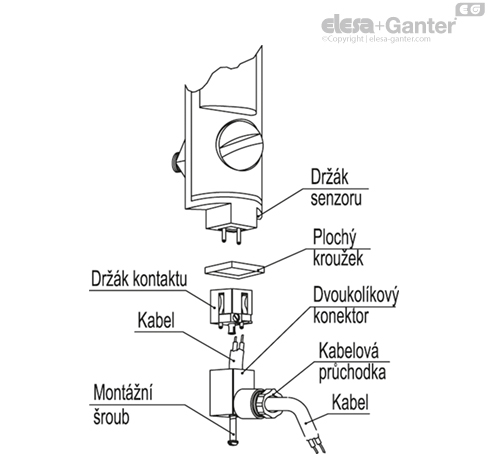

Držák senzoru
Vodotěsný, z technopolymeru na bázi polypropylénu (PP), barva černá, s vestavěným relé (typ reed) se dvěma vodiči napojenými na dvou-pinový konektor.
Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití .
Natáčecí dvou-pinový konektor
Se zabudovanou kabelovou průchodkou a držákem kontaktu. Čelní nebo boční výstup (levý nebo pravý) s ochranou proti postříkání vodou (stupeň krytí IP 65 dle EN 60529-).
Kontrastní plocha
Bíle lakovaný hliník. Uložení ve vnější drážce v zadní části olejoznaku zaručuje ochranu proti přímému kontaktu s kapalinou.
Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Standardní provedení

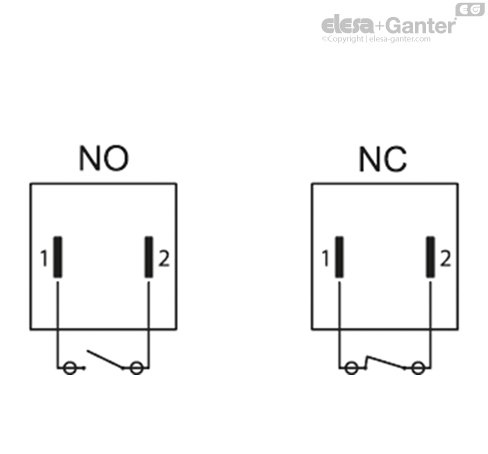

- S elektrickým kontaktem normálně uzavřeno.
Montáž
Pokud není možné provést montáž z vnitřní strany nádrže a stěna nádrže není dostatečně silná, pak může být použitá Sada pro rychlou montáž-.
Maximální trvalá provozní teplota
90 °C (s olejem).
Technické informace
Vlastnosti a provedení

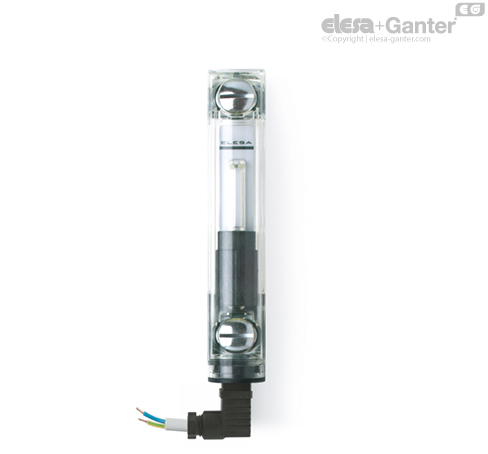

Olejoznak sloupcový HCX-E, kromě vizuální kontroly, generuje elektrický signál, pokud hladina oleje klesne na minimální povolenou hladinu.
Ultrazvukového svařování zaručuje dokonalé utěsnění.
Maximální viditelnost hladiny kapaliny i při pohledu ze strany.
Viditelnost hladiny a odečítání teploty je vylepšená čočkovým efektem.
Technická data
Při laboratorních zkouškách prováděných s minerálním olejem typu CB68 (dle normy ISO 3498) a při teplotě 23 °C, které probíhaly po určitou dobu, vydržel svar tlak 13 barů.
Pro použití s jinými kapalinami a za jiných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení ELESA+GANTER CZ.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
